Pont de Chateauneuf sur Loire

Contexte

MECENAT

Profitant des travaux de décapage et de peinture, l’entreprise Baudin Châteauneuf propose un mécénat pour mettre en lumière l’ouvrage.
La mise en place de l’échafaudage du pont et la gestion du trafic ce faisant pour la restauration de l’ouvrage, l’occasion était propice à réduire les frais d’installation.
De plus, Baudin Châteauneuf étant originaire de la ville et fêtant ces 100 ans, elle voulait offrir un spectacle à l’image de sa société.
L’ouvrage qui fête ses 180 ans a été largement sculpté par les ateliers de Baudin Châteauneuf.

« Nous avons imaginé un mécénat de compétences à travers la mise en lumière du pont. Je pense que c’est un très beau mécénat, sans doute l’un des plus beaux que nous aurons l’occasion de faire. »
Damien Colombot
President de l'entreprise Baudin Chateauneuf

Le concept lumière

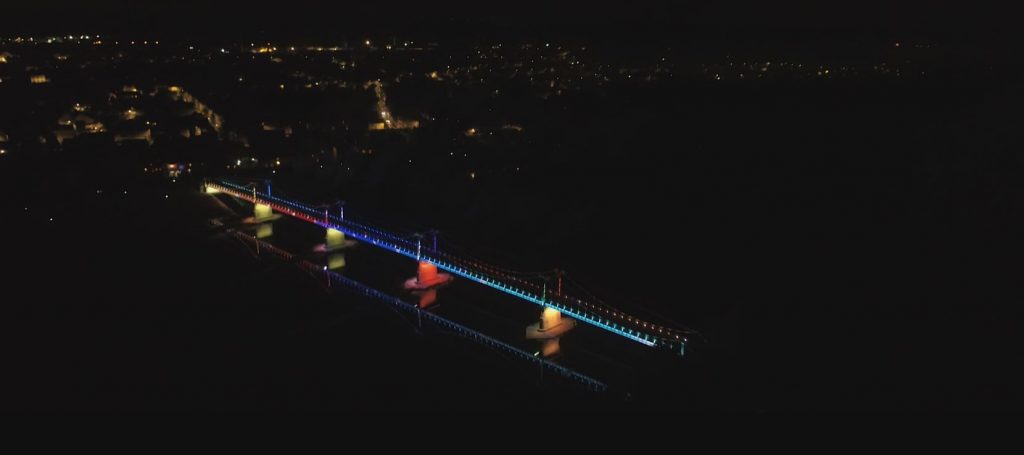

Le concept d’éclairage a pour objectif de révéler les éléments fort de la structure de cet ouvrage historique. Une lumière innovante, dynamique et programmable apporte la touche de modernité  souhaitée par l’entreprise mécène.

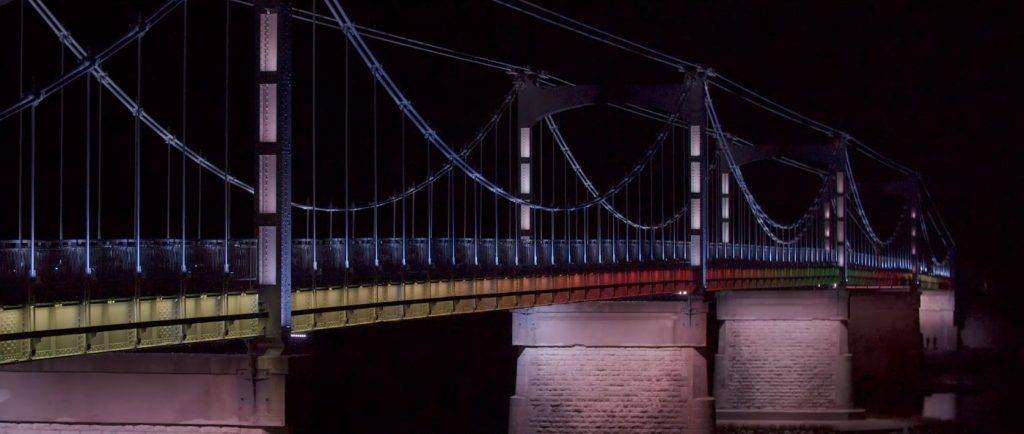

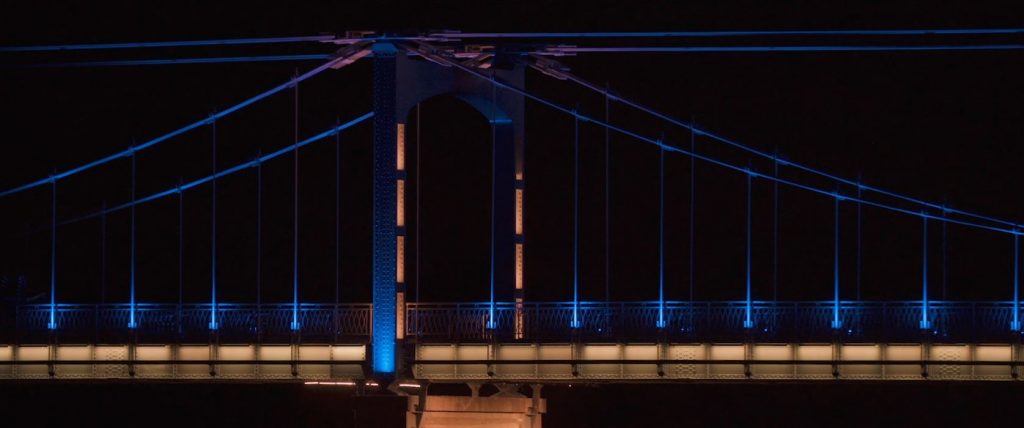

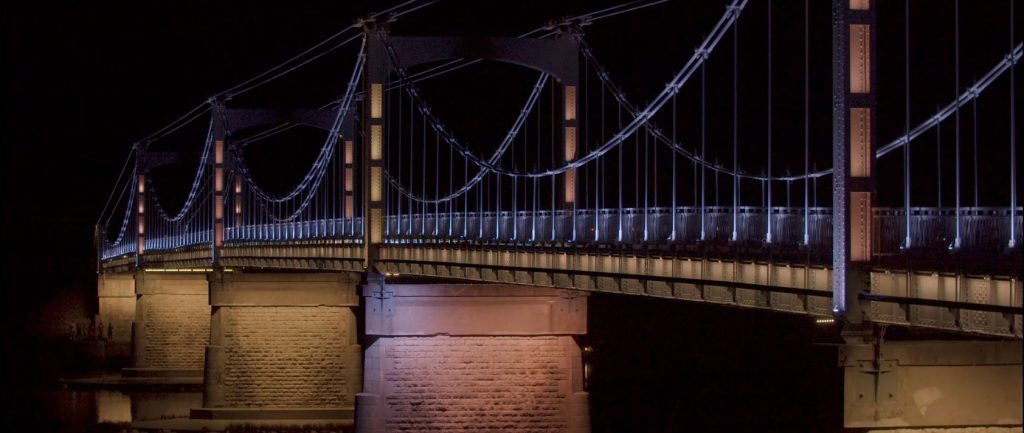

Les piles en pierre de taille sont éclairées par des appareils linéaires asymétriques situés sous le tablier. Un éclairage ascendant met en valeur les arches en acier, éclairant les montants extérieurs. Les appareils sont situés dans les niches qu’offre la structure des arches.

L’épaisseur du tablier est éclairé de haut en bas de façon à minimiser la pollution lumineuse.

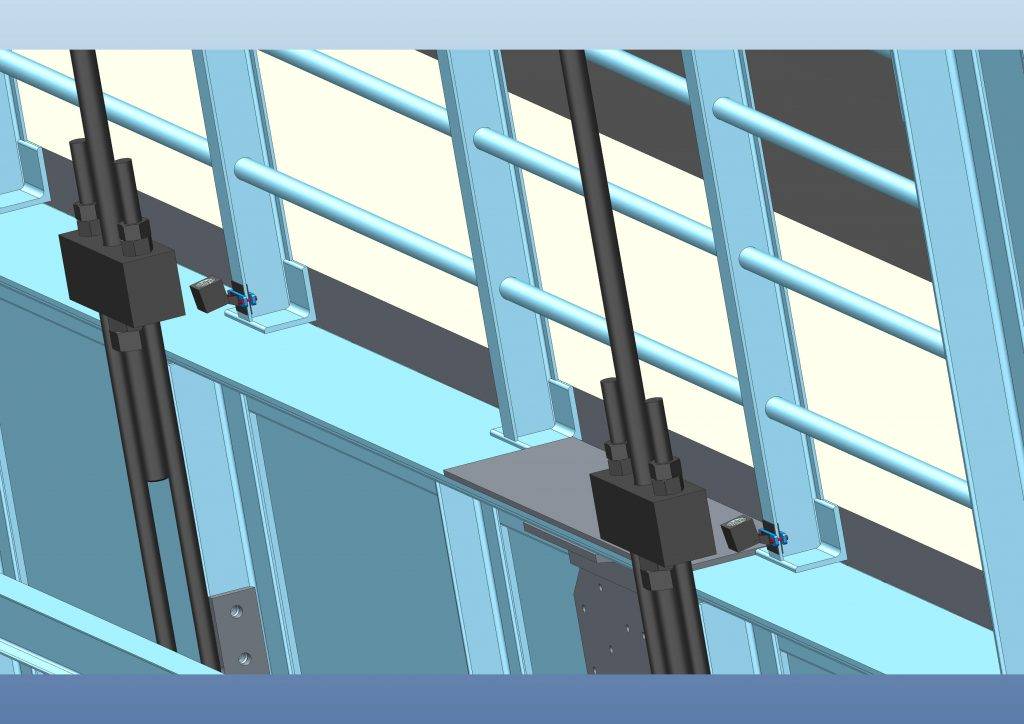

Les suspentes accrochées sur les haubans, sont mises en valeur par des petits projecteurs illuminant les câbles.

Techniques

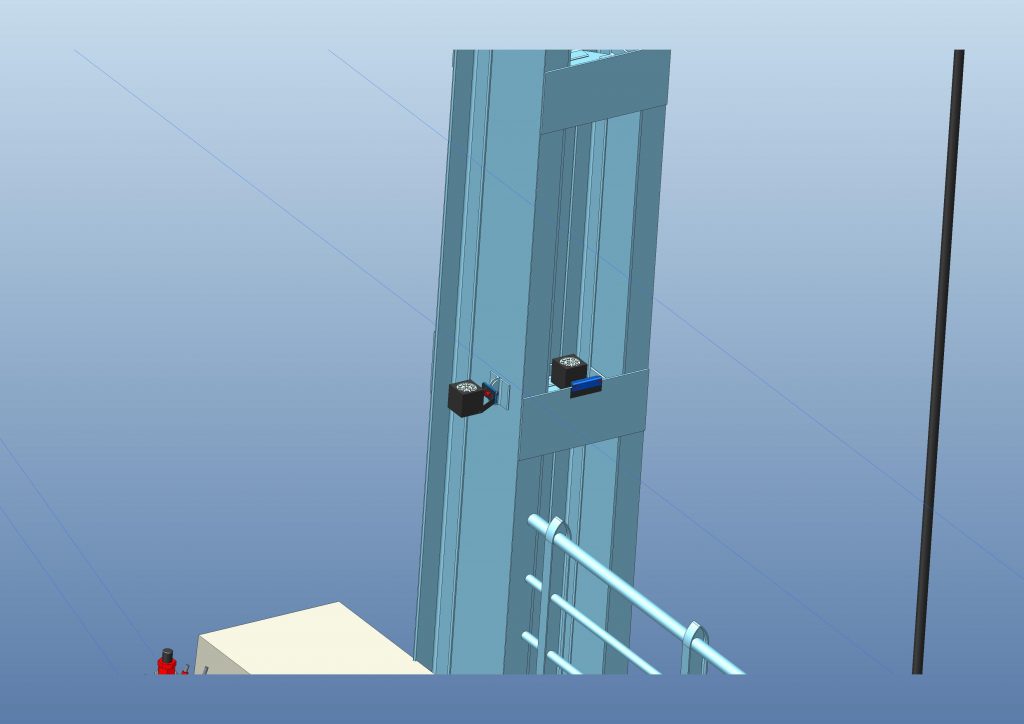

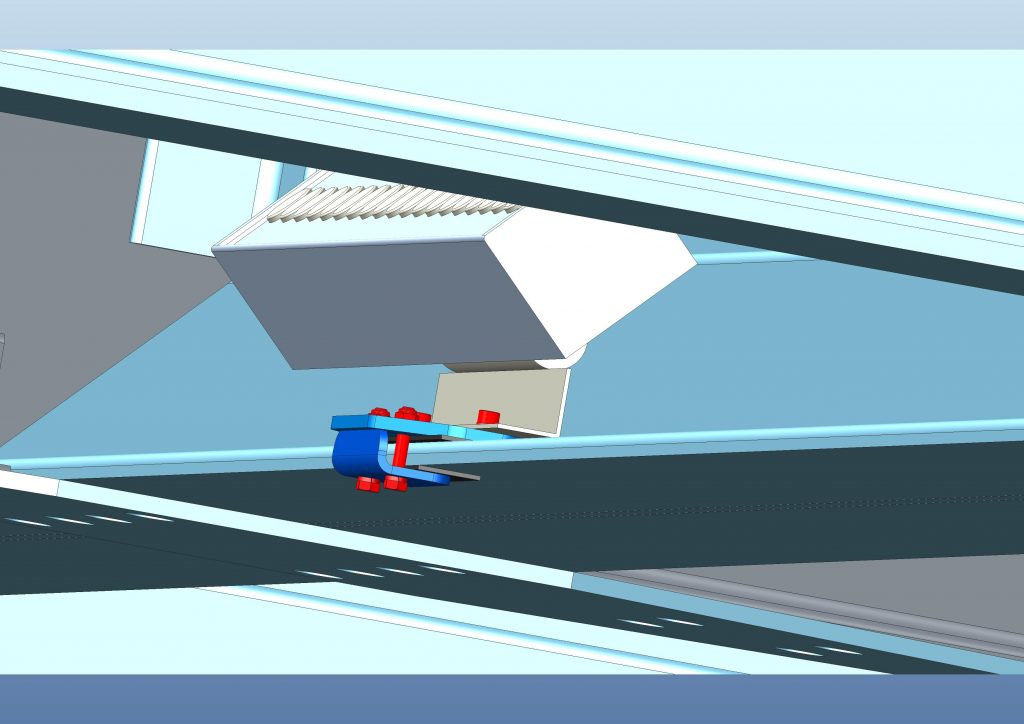

Une travée du pont a été modélisé pour définir les systèmes de fixations de chaque luminaire. Tous les luminaires doivent être démontables, aucun percement n’a le droit d’être réalisé sur l’ouvrage, chaque trou pourrait entrainer une corrosion prématurée de l’ouvrage. Les luminaires ont tous été fixés par crapautage. Le crapautage a été réalisé de façon à résister aux vibrations liées au vent et à la circulation.

Plus de 20 000 véhicules empruntent chaque jour le pont de Châteauneuf-sur-Loire. Les luminaires sont raccordés via des connecteurs rapides à des boîtiers étanches réalisés spécifiquement pour ce projet de façon à  minimiser l’intervention de l’électricien et à lui assurer une pose rapide.
Chaque luminaire a été peint à la couleur de son support pour disparaître complètement le jour. Chaque projecteur contient 4 adresses DMX. Concernant les réglettes ce sont 24 adresses par mètre.

Câblage et programmation

Les projecteurs et réglettes sont chaînés ensemble jusqu’au boitier intégrant la puissance et le DMX .
Les boîtes sont connectées par une fibre optique et sont équipées d’amplificateur pour assurer la qualité du signal. L’objectif des boîtiers étanches est de minimiser au maximum l’intervention de l’électricien, de façon à garantir une étanchéité d’usine.Les projecteurs et réglettes sont chaînés ensemble jusqu’au boitier intégrant la puissance et le DMX .
Les boîtes sont connectées par une fibre optique et sont équipées d’amplificateur pour assurer la qualité du signal.
L’objectif des boîtiers étanches est de minimiser au maximum l’intervention de l’électricien, de façon à garantir une étanchéité d’usine.La programmation est ensuite réalisée point par point.
L’objectif d’un système aussi développé est de permettre l’adaptation de l’éclairage à différents événements.

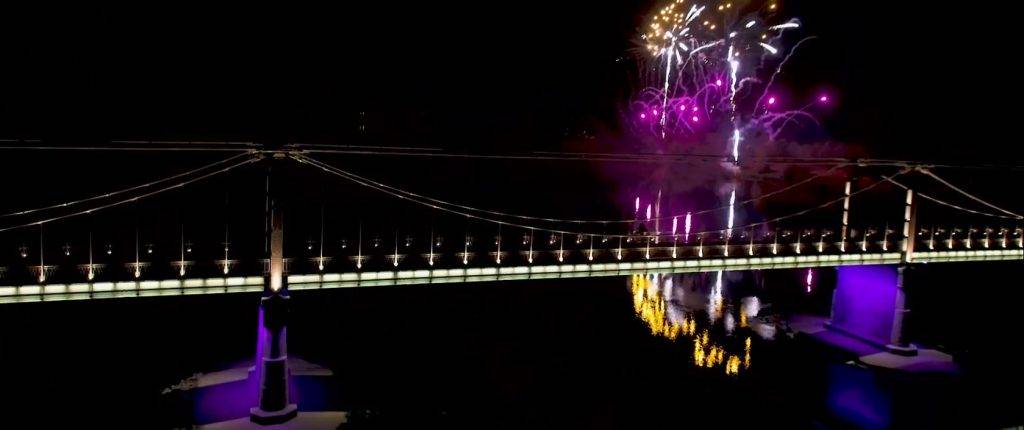

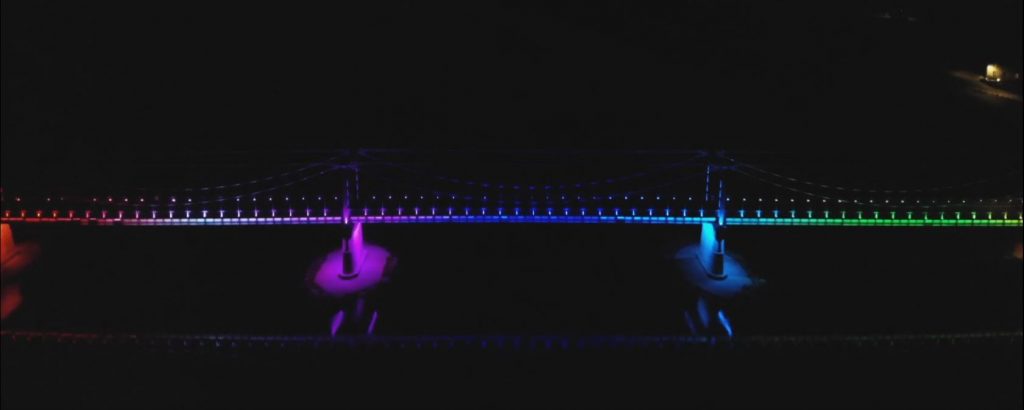

Baudin Châteauneuf a offert des scénarios classiques correspondant à un éclairage estivale, hivernale, aux couleurs de la «Foulée Rose» ou encore à la fête Nationale. Ils ont également développé une application open source permettant de flasher un QR CODE situé au pied du pond.
Cette application permet de télécharger des musiques qui se déclenchent à des horaires précis, à ces horaires également un show lumière réalisé sur la musique se déclenche sur le pont.
Elle permet au spectateur de profiter pleinement d’un spectacle lumière accordé à la musique diffusée sur son téléphone.

video

Le projet en vidéo

Lire la vidéo
HISTORIQUE DU LIEU EN QUELQUES DATES

1838 : premier pont
Lors de la guerre de 1870, le pont fut mis hors d’usage sur ordre de l’autorité militaire française. Les deux travées rive gauche, totalement détruites furent reconstruites, similaires aux anciennes, par la société concessionnaire. Les épreuves de fin de travaux eurent lieu les 26, 27 et 28 mai 1872.

Reconstruction de 1935 :
Remis au département le 2 juillet 1892, l’ouvrage ne subit aucune modification jusqu’en 1934. En effet, les capacités portantes de l’ouvrage s’avérant très insuffisantes en raison de l’évolution des moyens de transport, le Conseil Général en décide la reconstruction à l’exception des fondations.

Reconstruction 1940-1946 :
L’ouvrage fut à nouveau mis hors service le 17 juin 1940 lors de la retraite de l’armée française. Le tablier et les piles furent entièrement détruits, et seules les culées restèrent en bon état. L’enlèvement du tablier, écroulé au fond du lit de la Loire, fut réalisé par la Société de Récupération Métallurgique, en même temps que le tablier du pont deSully-sur-Loire.
Les travaux de reconstruction des piles, sur l’emplacement des anciennes fondations, furent confiés à l’entreprise Sainrapt et Brice. Les pierres de taille, en provenance des carrières de Chauvigny, furent fournies par les Établissements Civet Pommier et Cie. Mais les travaux furent retardés par les difficultés d’approvisionnement des pierres, puis par une crue de la Loire qui détruisit la passerelle de service de l’entreprise. En conséquence, les autorités allemandes ordonnèrent l’arrêt des travaux en 1942.
Malgré l’interdiction, l’entreprise Baudin Châteauneuf poursuivit la construction des câbles et des éléments métalliques du tablier. Toutes les fournitures étant prêtes à la Libération, les travaux purent reprendre en novembre 1944. Les piles furent achevées et renforcées en tête par un sommier en béton armé. Ce sommier de 1,50 m de hauteur est pourvu d’un frettage au droit des rotules d’appui du tablier.

En juin 1945, l’entreprise Baudin commence le montage des portiques, du tablier et de la suspension. Le nouvel ouvrage est identique au précédent, sous réserve des renforcements nécessités par l’accroissement des surcharges. Sur les 650 T de fournitures métalliques prévues au projet pour la reconstruction, 150 T purent être récupérées sur les anciens tabliers des ponts de Châteauneuf-sur-Loire et de Châtillon-sur-Loire.

L’ouverture à la circulation fut effective le 16 mai 1946, à la suite des essais.

CHRONOLOGIE DU PROJET ÉCLAIRAGE

Mars 2018 : Démarrage des études

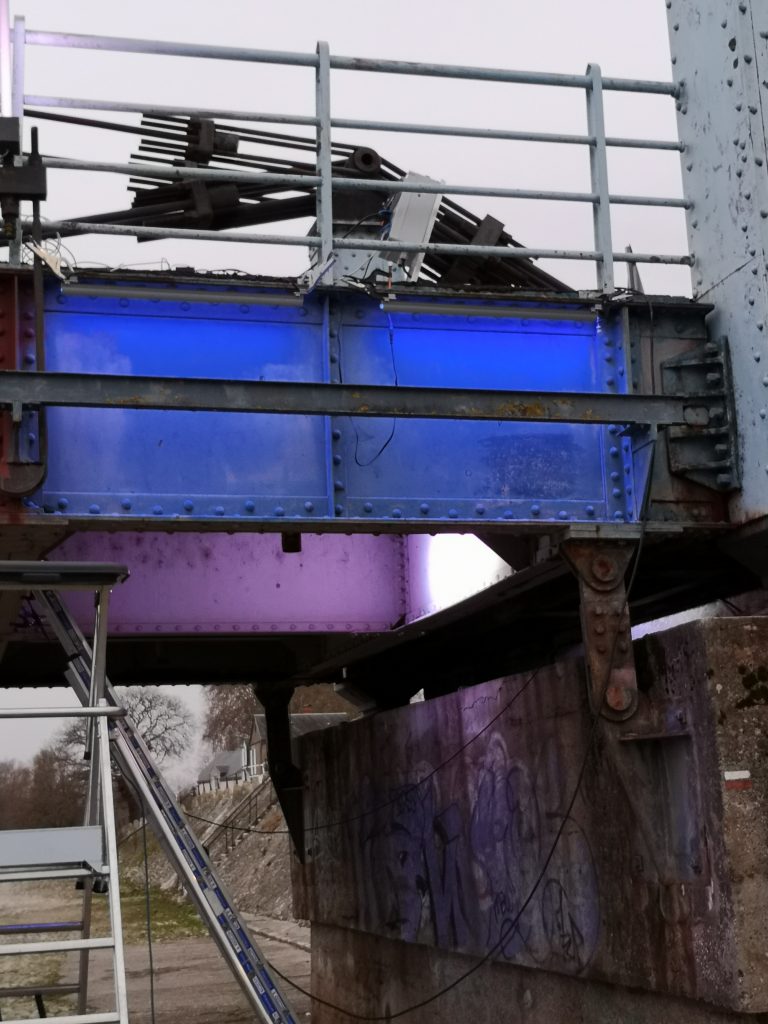

Janvier 2019 : Démarrage des travaux

Septembre 2019 : Inauguration du Pont à l'occasion des 100 ans de l'entreprise Baudin Châteauneuf

Fiche technique

Localisation : Châteauneuf-Sur-Loire, France

Client : Département du Loiret

Mécène : Baudin Châteauneuf

Entreprise : Baudin Châteauneuf

Fournisseur : Flex Led Light

Conception Lumière : Distylight

Photographes : I Like Production

Budget Fourniture : 220 k€

Budget Installation : 170 k€

Nombre de projecteurs : 1400

Nombre de points LED pilotés individuellement : 46 000

Nombre d'univers DMX : 80

Puissance Maximale : 18 kW

Puissance normale de fonctionnement : < 6 kW

Coût moyen d'entretien après 3 ans : 5 k€ / an
